SMY-D系列异步伺服电机

: ~~暂无价格~~

产品概览
规格参数

●超宽功率适配，无论是小型自动化设备还是大型工业生产线，均可依据负载智能调节，契合多元工况需求。

●高动态快起停，依托先进数字信号处理器与编码器，配合高效制动系统，精准把控运行节奏，高效作业。

●高低温稳定输出，采用耐高温绝缘材料，结合智能散热与低温适应性调校，无惧恶劣环境，确保可靠运行。

应用行业

工业机器人

冶金

风电变桨

硅晶半导体

数控机床

包装机械

纺织机械

橡塑机械

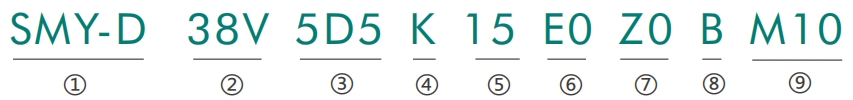

命名规则

① 电机系列号

② 额定电压

③ 额定功率

④带键

⑤ 额定转速

SMY-D

22V： 220V

5D5

5. 5KW

带键

750rpm

38V： 380V

15KW

光轴

1000rpm

1500rpm

2000rpm

⑥编码器		⑦制动器		⑧安装方式		⑨尺寸代码
E0	无编码器	Z0	无刹车	A	B5立式	M10	详见对应尺寸图
E1	1024脉冲	Z1	带刹车	B	B3卧式
E2	2500脉冲			C	B35立卧式
E3	旋变
E4	绝对值
E5	正余弦

■ 90系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V1D1K10	1.1	1.5	50	1000	3000	380	3.5	4.5	11	15	0.0035	M90
SMY-D38V1D1K15	1.1	1.5	50	1500	6000		3	4.2	7.5	10	0.0021	S90
SMY-D38V1D5K15	1.5	2.2	50	1500	6000		3.8	5.8	9.8	14.4	0.0041	M90
SMY-D38V1D5K20	1.5	2.2	66.7	2000	6000		3.7	5.3	7.5	10	0.0039	S90
SMY-D38V2D2K20	2.2	3	66.7	2000	6000		5.2	7.3	11	14	0.0047	M90

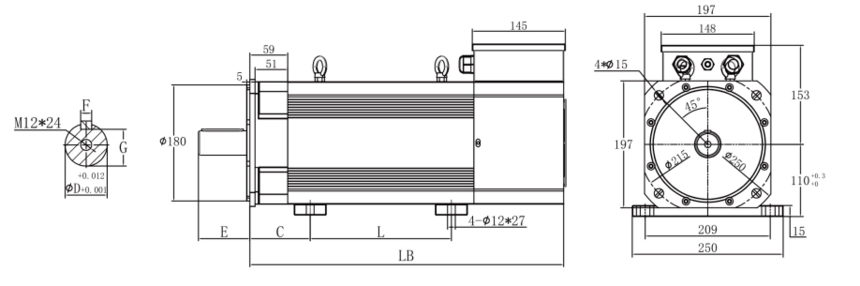

■ 90系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S90	312	101	56	50	24	20	8
M90	337	125	56	50	24	20	8

■ 10系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V1D5K75	1.5	2.2	25	750	3000	380	4.5	6.3	19.5	28.6	0.0127	M10
SMY-D38V1D5K10	1.5	2.2	33.3	1000	5000		3.6	5.8	16	27	0.0054	S10
SMY-D38V1D5K10	1.5	2.2	50	1000	5000		4.5	6.1	15	22	0.0138	S10
SMY-D38V2D2K15	2.2	3	50	1500	6000		5.8	7.2	14	19	0.006	S10
SMY-D38V03K15	3	3.7					6.7	8	20	24.7	0.0109	M10
SMY-D38V04K15	4	5.5					9.8	12.5	27	36	0.0088	L10
SMY-D38V03K20	3	3.7	66.7	2000	6000		7.3	9.4	14	19	0.0064	S10
SMY-D38V04K20	4	5.5	66.7	2000	6000		9.4	12.1	19	36	0.0073	M10

■ 10系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S10	352	90	87	60	28	24	8
M10	382	120	87	60	28	24	8
L10	417	155	87	60	28	24	8

■ 11系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V2D2K75	2.2	3	25	750	3000	380	6.4	10	27.5	46.3	0.0202	M11
SMY-D38V03K75	3	3.7					8.7	9.5	37.5	50	0.0122	X11
SMY-D38V04K75	4	5.5					10.2	16	47.2	70	0.0162	XM11
SMY-D38V2D2K10	2.2	3	33.3	1000	5000		6.2	8.4	22.6	30.8	0.0109	M11
SMY-D38V03K10	3	3.7					9	11.2	31	38.3	0.0127	M11
SMY-D38V04K10	4	5.5					10.6	16	38	56.5	0.0202	X11
SMY-D38V5D5K10	5.5	7.5					14.2	20.2	57	77.5	0.0269	XM11
SMY-D38V2D2K10	2.2	3	50	1000	5000		6.1	7.9	22	30	0.0138	S11
SMY-D38V03K10	3	4					7.9	10.5	30	38.5	0.0286	L11
SMY-D38V04K10	4	5.5					10.2	13.7	40	55	0.0357	XS11
SMY-D38V04K15	4	5.5	50	1500	6000		8.2	11.8	24.5	36.4	0.0127	M11
SMY-D38V5D5K15	5.5	7.5					12.5	16	36	49.1	0.0224	X11
SMY-D38V7D5K15	7.5	11					16	23	50	73	0.0269	XM11
SMY-D38V5D5K20	5.5	7.5	66.7	2000	6000		13.5	16.5	26.7	37	0.0097	M11
SMY-D38V7D5K20	7.5	11					16.4	24.2	37.2	54	0.013	X11
SMY-D38V011 K20	11	15					23.2	30.5	54.4	74	0.017	XM11

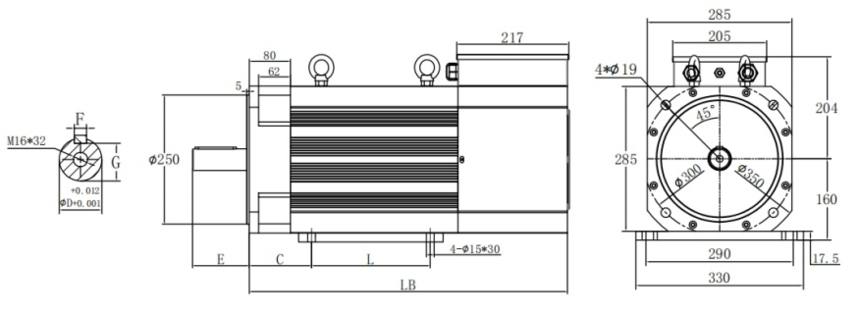

■ 11系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S11	369	100	94	60	28	24	8
M11	394	125	94	60	28	24	8
L11	409	140	94	80	38	33	10
X11	439	170	94	80	38	33	10
XS11	459	190	94	80	38	33	10
XM11	489	220	94	80	38	33	10

■ 13系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V5D5K75	5.5	7.5	25	750	3000	380	16	21	70	98	0.0371	XL13
SMY-D38V7D5K75	7.5	11	25	750	3000		20	26	94	113	0.068	XL13
SMY-D38V7D5K10	7.5	11	33.3	1000	5000		18	22	75	90	0.045	XL13
SMY-D38V011 K10	11	15	33.3	1000	5000		27	35	109	149	0.134	XM13
SMY-D38V03K10	3	3.7	50	1000	5000		7.9	10.5	30	38.5	0.0286	S13
SMY-D38V04K10	4	5.5					10.2	13.7	40	55	0.0357	L13
SMY-D38V5D5K10	5.5	7.5					13.7	18.5	55	74	0.0449	XS13
SMY-D38V7D5K10	7.5	11					18.6	27	74	108	0.0881	XL13
SMY-D38V011 K10	11	15					27	34	108	140	0.0918	XM13
SMY-D38V5D5K15	5.5	7.5	50	1500	6000		12.5	17	37	50	0.0214	M13
SMY-D38V7D5K15	7.5	11					17	24.3	50	70	0.0296	X13
SMY-D38V011 K15	11	15					22	30	72	98.2	0.045	XL13
SMY-D38V015K15	15	18.5					30	36	98	131	0.068	XM13
SMY-D38V015K20	15	18.5	66.7	2000	6000		31.2	36.5	74.6	88	0.039	XL13
SMY-D38V18D5K20	18.5	22	66.7	2000	6000		37.2	44.8	89.4	108	0.05	XM13

■ 13系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S13	363	80	98	80	38	33	10
M13	383	100	98	80	38	33	10
L13	393	1 10	98	80	38	33	10
X13	422	139	98	80	38	33	10
XS13	433	150	98	80	38	33	10
XM13	547	234	1 13	1 10	42	37	12
XL13	487	174	1 13	1 10	42	37	12

■ 16系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
ETD-YD38V011 K75	11	15	25	750	3000	380	30	40	141	192	0.1598	X16
ETD-YD38V015K10	15	18.5	33.3	1000	5000		35	43	150	185	0.1598	L16
ETD-YD38V011 K10	11	15	50	1000	5000		27	34	108	148	0.116	M16
ETD-YD38V015K10	15	18.5					34.5	38	148	178	0.207	L16
ETD-YD38V18D5K10	18.5	22					38	45	178	210	0.364	XS16
ETD-YD38V011 K15	11	15	50	1500	6000		24.8	33	72	98	0.0747	S16
ETD-YD38V015K15	15	18.5					33	37	98	120	0.0918	M16
ETD-YD38V18D5K15	18.5	22					37.5	44	120	143	0.134	L16
ETD-YD38V022K15	22	30					42.5	50	143	169	0.16	X16
ETD-YD38V022K20	22	30	66.7	2000	6000		43.2	54	107	133.7	0.096	L16

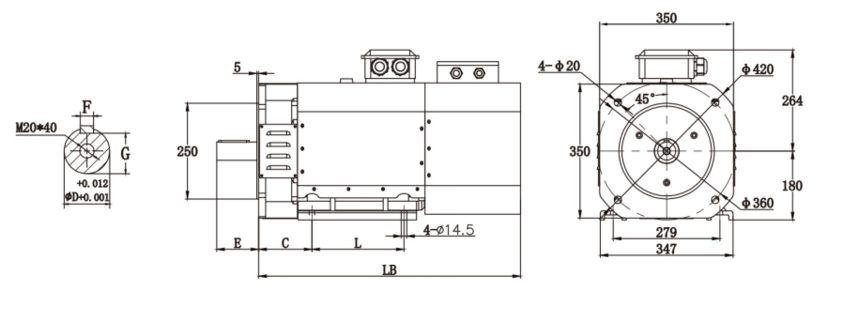

■ 16系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S16	522	150	121	1 10	42	37	12
M16	572	200	121	1 10	42	37	12
L16	607	230	121	1 10	42	37	12
X16	617	230	121	1 10	42	37	12
XS16	657	230	135	1 10	42	37	12

■ 18系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V015K75	15	18.5	25	750	3000	380	40	49	198	236	0.293	S18
SMY-D38V18D5K75	18.5	22	25	750	3000		46	55	236	281	0.367	M18
SMY-D38V015K10	15	18.5	50	1000	5000		34.5	38	148	178	0.156	S18
SMY-D38V18D5K10	18.5	22					38.5	45	178	210	0.315	S18
SMY-D38V022K10	22	30					45.5	62	214	292.5	0.36	M18
SMY-D38V022K15	22	30	50	1500	6000		42.5	50	143	169	0.158	S18
SMY-D38V030K15	30	37	50	1500	6000		60	70	195	241	0.293	M18
SMY-D38V030K20	30	37	66.7	2000	6000		57.2	71.5	152	190	0.127	M18
SMY-D38V037K20	37	45	66.7	2000	6000		58	70	177	221.5	0.127	X18

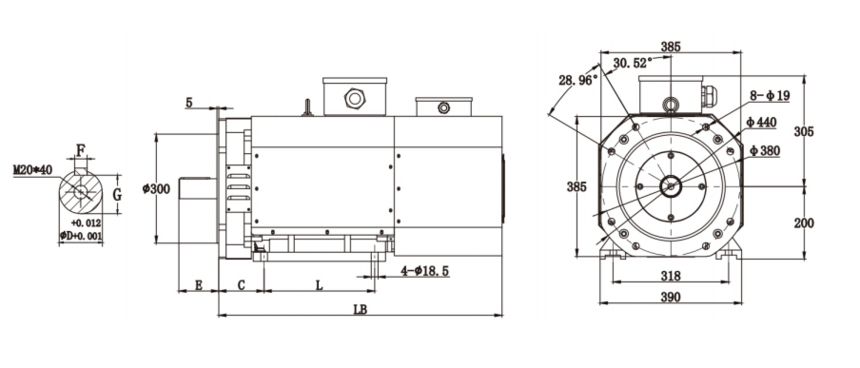

■ 18系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S18	684. 5	241	139	1 10	48	42. 5	14
M18	722. 5	279	139	1 10	55	49	16

■ 20系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V022K75	22	30	25	750	2000	380	45	62	290	385	0.4469	S20
SMY-D38V030K75	30	37	25				62	73	385	470	0.5362	M20
SMY-D38V022K10	37	45	50	1000	2500		75.6	90	361	439	0.4469	S20
SMY-D38V030K10	45	55	50				89.7	98	439	478	0.5362	S20
SMY-D38V030K15	30	37	50	1500	3000		60	70	195	241	0.4469	S20
SMY-D38V037K15	37	45					73	91	238	293	0.5362	S20
SMY-D38V045K15	45	55					91	108	293	355	0.4469	S20
SMY-D38V055K20	55	75	66.7	2000	4000		108	139	265	370	0.4472	S20
SMY-D38V075K20	75	90	66.7	2000	4000		139	210	370	430	0.5486	M20

■ 20系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S20	781	305	125	140	60	53	18
M20	781	305	125	140	65	53	18

■ 22系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V022K75	22	30	25	750	2000	380	45	62	290	385	0.4469	S22
SMY-D38V030K75	30	37	25	750	2000		62	73	385	470	0.5362	M22
SMY-D38V030K10	30	37	50	1000	3000		62	70	292	360	0.5342	S22
SMY-D38V037K10	37	45					75	90	361	439	0.4469	S22
SMY-D38V045K10	45	55					89	98	439	478	0.5362	L22
SMY-D38V045K15	45	55	50	1500	3000		91	108	293	355	0.4469	S22
SMY-D38V055K15	55	75	50	1500	3000		108	140	355	478	0.5362	L22
SMY-D38V055K20	55	75	66.7	2000	4000		108	139	265	370	0.4472	S22
SMY-D38V075K20	75	90	66.7	2000	4000		139	210	370	430	0.5486	L22

■ 22系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S22	786	286	149	140	60	53	18
M22	811	311	149	140	65	58	18
L22	811	311	149	140	75	67. 5	20

■ 25系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V30K75	30	37	25	750	2000	380	56	69	382	474	1.09	S25
SMY-D38V37K75	37	45	25	750	2000		69	83	473	573	1.12	S25
SMY-D38V37K10	37	45	50	1000	3000		75	90	361	439	1.02	S25
SMY-D38V45K10	45	75	50	1000	3000		89	98	439	478	1.09	S25
SMY-D38V55K15	55	75	50	1500	3000		108	140	355	478	1.09	S25
SMY-D38V75K15	75	90	50	1500	3000		147	172	484	580	1.12	S25

■ 25系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S25	902	349	168	140	75	67. 5	20

■ 28系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V37K75	37	45	50	750	2000	380	83	95	494	595	1.39	S28
SMY-D38V045K75	45	55					95	118	595	729	1.65	S28
SMY-D38V055K75	55	75					118	140	729	950	1.96	S28
SMY-D38V075K10	75	90		1000	3000		148	177	723	868	1.97	S28
SMY-D38V090K10	90	110		1000	3000		177	216	868	1061	1.85	S28
SMY-D38V090K15	90	110		1500	3000		172	211	580	710	1.46	S28
SMY-D38V110K15	110	132		1500	3000		211	252	710	846	1.93	M28

■ 28系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S28	965	368	190. 5	170	80	71	22
M28	1016	419	190. 5	170	95	86	25

■ 31系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V75K75	75	90	50	750	2000	380	159	188	968	1161	5.58	S31
SMY-D38V90K75	90	110					188	229	1161	1420	6.37	S31
SMY-D38V110K75	110	132					229	273	1420	1704	7.23	M31
SMY-D38V110K10	110	132		1000	3000		216	258	1061	1273	5.45	S31
SMY-D38V132K10	132	160					258	315	1273	1543	6.12	M31
SMY-D38V160K10	160	200					315	392	1543	1929	6.6	M31
SMY-D38V132K15	132	160		1500			252	303	840	1026	6.89	M31
SMY-D38V160K15	160	200					303	379	1026	1282	4.13	S31
SMY-D38V200K15	200	250					379	482	1282	1608	4.94	M31
SMY-D38V250K15	250	315					482	605	1608	2025	6.25	L31

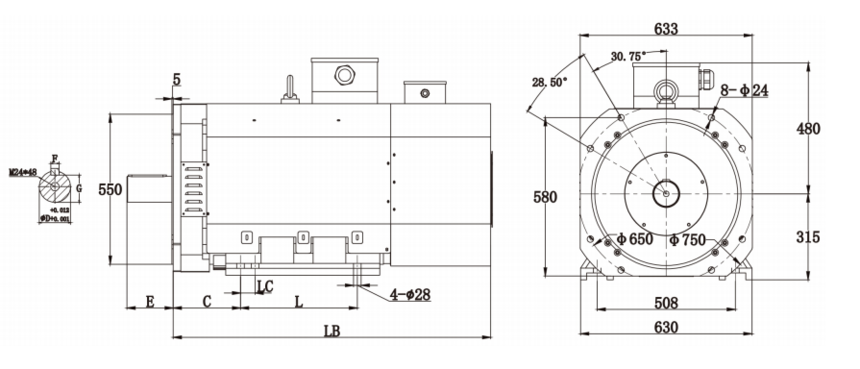

■ 31系列外形尺寸

尺寸代码	LB	L	LC	C	E	φD	G	F
S31	1 168	406	/	271	170	80	71	22
M31	1278	508	51	279	170	95	86	25
L31	1278	508	51	279	210	1 10	101	25

■ 35系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-D38V132K75	132	160	50	750	2000	380	273	330	1704	2065	9.01	S35
SMY-D38V160K75	160	200		750	2000		330	412	2065	2581	10.2	S35
SMY-D38V200K10	200	250		1000	3000		393	488	1930	2413	12.4	S35
SMY-D38V250K10	250	315					488	570	2411	3008	12.4	S35
SMY-D38V315K10	315	355					570	645	3008	3390	14.3	S35
SMY-D38V315K15	315	355		1500	3000		605	635	2006	2260	11.6	S28
SMY-D38V355K15	355	400		1500	3000		635	720	2260	2547	12.4	S35

■ 35系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S35	1493	560	337	210	1 10	101	25

■ 12系列选型表

电机型号	功率 kw		频率 Hz	转速 r/min		电压 V	电流 A		扭矩 Nm		惯量 Kg·m2	尺寸代码
	功率 kw			转速 r/min			电流 A		扭矩 Nm
	连续额定	S6-50%		基准转速	最高转速		连续额定	S6-50%	连续额定	S6-50%
SMY-DV2.2-1500-GSL65-EF-B35	2.2	3.7	50			380	5.8	7.2	14	19.1	0.006	SV12
SMY-DV3.7-1500-GSL80-EF-B35	3.7	5.5					8.2	11.8	25	36.4	0.0127	SV12
SMY-DV5.5-1500-GSL125-EF-B35	5.5	7.5					12.5	16	36	49.1	0.0224	SV12
SMY-DV7.5-1500-GSL160-EF-B35	7.5	11		1500	8000		16	23	50	73	0.0269	SV12
SMY-DV11-1500-GSL240-EF-B35	11	15					22	30	72	96.2	0.045	SV12
SMY-DV15-1500-GSL260-EF-B35	15	18.5					30	36	98	131	0.068	SV12

■ 12系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
SMY-DV2.2	348	143	40	60	28	24	8
SMY-DV3.7	363	158	40	80	38	33	10
SMY-DV5. 5	408	203	40	80	38	33	10
SMY-DV7. 5	443	238	40	80	38	33	10
SMY-DV11	523	318	40	1 10	42	37	12
SMY-DV15	543	338	40	1 10	42	37	12

PRODUCT CENTER

SMY-D系列异步伺服电机

SMT-D系列永磁同步伺服电机

SMT-J系列永磁同步伺服电机

SV系列伺服驱动器

电话直呼
