SMT-D系列永磁同步伺服电机

: ~~暂无价格~~

收藏

产品概览
规格参数

●高转闭环技术精准把控运行，融合前沿节能科技，实现高效运转与能耗优化，性能与节能兼备。

●12000 转全域实现毫秒级精准调速，满足复杂工况对速度的严苛需求。

●即使处于低温环境，高速运转依旧平稳如常，面对过载挑战，展现强大的抗负荷实力。

●多轴协同技术让各部件默契配合，实现精准同步运行，确保系统高效、稳定输出。

应用行业

工业机器人

冶金

风电变桨

硅晶半导体

数控机床

包装机械

纺织机械

橡塑机械

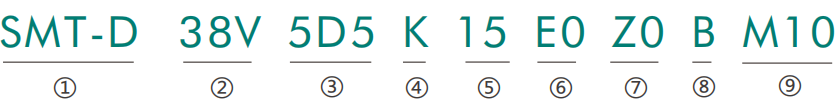

命名规则


① 电机系列号

② 额定电压

③ 额定功率

④带键

⑤ 额定转速

SMT-D

22V： 220V

5D5

5. 5KW

K

带键

75

750rpm

38V： 380V

15

15KW

G

光轴

10

1000rpm

15

1500rpm

20

2000rpm

	⑥编码器			⑦制动器			⑧安装方式			⑨尺寸代码
	E0	无编码器		Z0	无刹车		A	B5立式		M10	详见对应尺寸图
	E1	1024脉冲		Z1	带刹车		B	B3卧式
	E2	2500脉冲					C	B35立卧式
	E3	旋变
	E4	绝对值
	E5	正余弦

■ 90系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V1D1K10	1.1	1000	380	2.1	10.5	0.004	88.7	0.93	M90
SMT-D38V1D5K10	1.5	1000		2.8	14.3	0.0054	89.9	0.93	M90
SMT-D38V1D5K15	1.5	1500		2.9	9.6	0.0036	88.1	0.93	S90
SMT-D38V2D2K15	2.2	1500		4.2	14	0.0052	89.7	0.93	M90
SMT-D38V03K30	3	3000		5.5	9.6	0.004	92.6	0.93	S90
SMT-D38V04K30	4	3000		7.3	12.7	0.005	92.5	0.93	M90

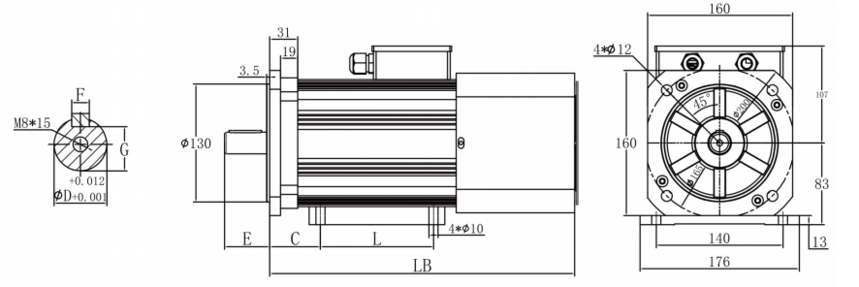

■ 90系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S90	312	101	56	50	24	20	8
M90	337	125	56	50	24	20	8

■ 10系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V1D5K75	1.5	750	380	2.9	19.1	0.0098	87.2	0.93	M10
SMT-D38V1D5K10	1.5	1000		2.9	14.3	0.0075	89.9	0.93	S10
SMT-D38V2D2K10	2.2	1000		4.1	21	0.0097	90.9	0.93	M10
SMT-D38V03K15	3	1500		5.6	19.1	0.0093	90.3	0.93	S10
SMT-D38V04K15	4	1500		7.3	25.4	0.0118	90.9	0.93	M10
SMT-D38V04K30	4	3000		7.3	12.7	0.007	93.3	0.93	S10
SMT-D38V5D5K30	5.5	3000		9.7	18	0.0103	94	0.95	M10

■ 10系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S10	332	90	87	60	28	24	8
M10	362	100	87	60	28	24	8

■ 11系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V03K75	3	750	380	5.7	38	0.013	88.9	0.93	M11
SMT-D38V03K10	3	1000		5.6	29	0.0097	91.8	0.93	S11
SMT-D38V04K10	4	1000		7.3	38	0.013	92.7	0.93	M11
SMT-D38V5D5K15	5.5	1500		9.9	35	0.0101	92.1	0.95	S11
SMT-D38V7D5K15	7.5			13.5	48	0.0145	92.3	0.95	L11
SMT-D38V011 K15	11			16.1	70	0.0212	92.3	0.95	X11
SMT-D38V015K15	15			19.6	95	0.029	93.2	0.95	XS11
SMT-D38V7D5K30	7.5	3000		19.7	35	0.0078	94.5	0.95	S11

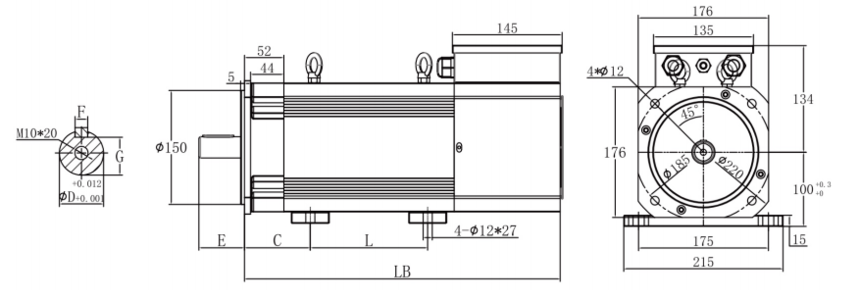

■ 11系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S11	369	109	81	60	28	24	8
M11	394	125	94	60	28	24	8
L11	409	139	81	80	38	33	10
X11	489	220	94	80	38	33	10
XS11	554	285	94	1 10	42	37	12

■ 13系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V5D5K75	5.5	750	380	10.1	70	0.0505	90.9	0.95	X13
SMT-D38V5D5K10	5.5	1000		10	52.5	0.0338	93.4	0.95	S13
SMT-D38V7D5K10	7.5	1000		13.3	72	0.0457	94	0.95	L13
SMT-D38V011 K15	11	1500		19.6	70	0.0457	93.6	0.95	L13
SMT-D38V015K15	15	1500		26.6	96	0.0615	93.6	0.95	XS13
SMT-D38V015K30	15	3000		26.2	48	0.0203	95.3	0.95	M13
SMT-D38V18D5K30	18.5	3000		32.2	59	0.0237	95.4	0.95	L13

■ 13系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S13	383	100	98	80	38	33	10
M13	393	1 10	98	80	38	33	10
L13	422	139	98	80	38	33	10
X13	433	150	98	80	38	33	10
XS13	487	174	1 13	1 10	42	37	12

■ 16系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V011 K75	11	750	380	19.8	140	0.1229	92.7	0.95	S16
SMT-D38V015K75	15	750		26.8	191	0.169	93.3	0.95	M16
SMT-D38V011 K10	11	1000		19.4	105	0.0883	94.5	0.95	S16
SMT-D38V18D5K10	18.5	1000		32.3	177	0.1459	95.3	0.95	M16
SMT-D38V18D5K15	18.5	1500		32.7	118	0.096	94.3	0.93	S16
SMT-D38V022K15	22			39	140	0.119	94.7	0.95	S16
SMT-D38V30K15	30			52.6	191	0.1651	95	0.95	M16
SMT-D38V18D5K30	18.5	3000		32.2	59	0.0595	95.6	0.95	S16
SMT-D38V022K30	22			38	70	0.0684	95.9	0.95	S16
SMT-D38V30K30	30			52	96	0.0922	96.1	0.95	S16

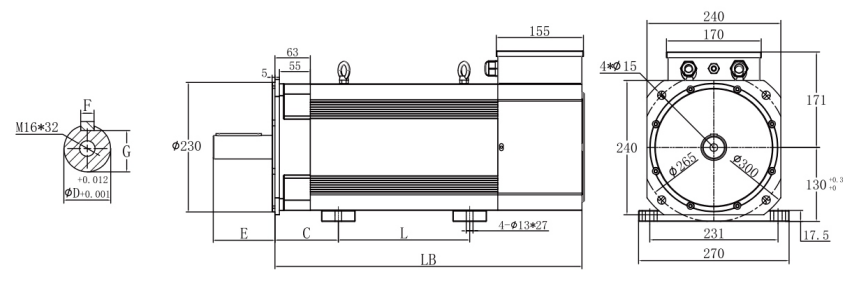

■ 16系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S16	522	150	121	1 10	42	37	12
M16	572	200	121	1 10	42	37	12

■ 18系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V30K15	30	1500	380	53	191	0.2429	95	0.95	S18
SMT-D38V37K15	37	1500	380	65	236	0.3005	95.3	0.95	M18

■ 18系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S18	684. 5	241	139	1 10	48	42. 5	14
M18	722. 5	279	139	1 10	55	49	16

■ 20系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V022K75	22	750	380	38.8	280	0.4622	94.5	0.95	S20
SMT-D38V30K75	30	750		52.7	382	0.5862	94.7	0.95	M20
SMT-D38V30K10	30	1000		52.1	286	0.4622	95.8	0.95	S20
SMT-D38V37K10	37	1000		64.2	353	0.5524	96	0.95	S20
SMT-D38V37K15	37	1500		65	236	0.3833	95.3	0.95	S20
SMT-D38V45K15	45			78.4	286	0.4509	95.6	0.95	S20
SMT-D38V55K15	55			94.6	350	0.5637	95.8	0.96	M20
SMT-D38V37K30	37	3000		63	118	0.1755	96.3	0.96	S20
SMT-D38V45K30	45			77	143	0.2106	96.4	0.96	S20
SMT-D8V55K30	55			94	175	0.2527	96.5	0.96	S20

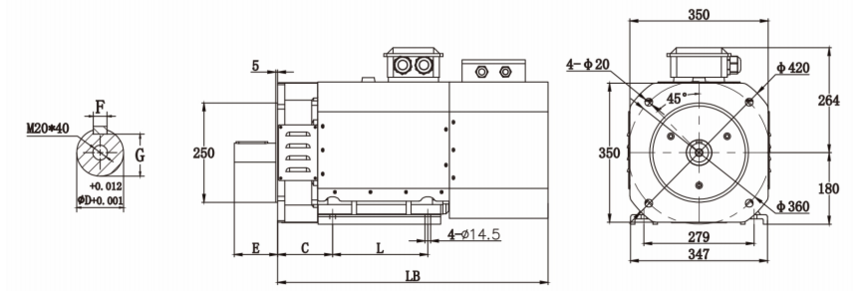

■ 20系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S20	781	305	125	140	60	53	18
M20	781	305	125	140	65	58	18

■ 22系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V37K75	37	750	380	65	471	1.0569	95	0.95	M22
SMT-D38V37K10	37	1000		64	353	0.8333	96	0.95	S22
SMT-D38V45K10	45			78	430	1.0163	96.2	0.95	L22
SMT-D38V55K10	55			94	525	1.1992	96.5	0.95	L22
SMT-D38V37K15	37	1500		65	236	0.5488	95.3	0.95	S22
SMT-D38V45K15	45			78	287	0.6707	95.6	0.95	S22
SMT-D38V55K15	55			95	350	0.7927	95.8	0.95	S22
SMT-YD38V75K15	75			129	478	1.0772	96	0.95	L22
SMT-D38V90K30	90	3000		153	287	0.5509	96.7	0.96	S22
SMT-D38V110K30	110	3000		186	350	0.6377	96.7	0.96	M22

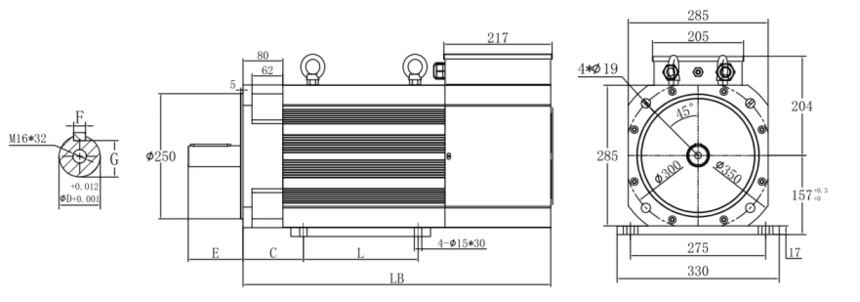

■ 22系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S22	786	286	149	140	60	53	18
M22	811	311	149	140	65	58	18
L22	811	311	149	140	75	67. 5	20

■ 25系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V55K5	55	750	380	95	700	1.6204	95.4	0.96	S25
SMT-D38V45K10	45	1000		78	430	1.0158	96.2	0.95	S25
SMT-D38V55K10	55			94	525	1.2093	96.3	0.96	S25
SMT-D38V75K10	75			128	716	1.6446	96.4	0.96	S25
SMT-D38V90K15	90	1500		154	573	1.3302	96.2	0.96	S25
SMT-D38V110K15	110	1500		187	700	1.6204	97	0.96	S25
SMT-D38V132K30	132	3000		222	420	0.6527	96.9	0.97	S25
SMT-D38V160K30	160	3000		269	510	0.8198	97	0.97	S25

■ 25系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S25	902	349	168	140	75	67. 5	20

■ 28系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V755K75	75	750	380	95	700	2.7126	95.6	0.96	S28
SMT-D38V90K10	90	1000		154	860	2.5482	96.5	0.96	S28
SMT-D38V110K10	110			186	1051	2.877	96.6	0.97	S28
SMT-D38V132K10	132			222	1261	3.288	96.8	0.97	M28
SMT-D38V110K15	110	1500		185	700	2.055	97	0.97	S28
SMT-D38V132K15	132			222	840	2.3838	97.1	0.97	S28
SMT-D38V160K15	160			268	1019	2.7948	97.2	0.97	S28
SMT-D38V200K15	200			335	1273	3.3719	97.4	0.97	M28
SMT-D38V200K30	200	3000		336	637	1.8528	97.2	0.97	S28
SMY-D38V250K30	250	3000		419	796	2.1729	97.2	0.97	S28

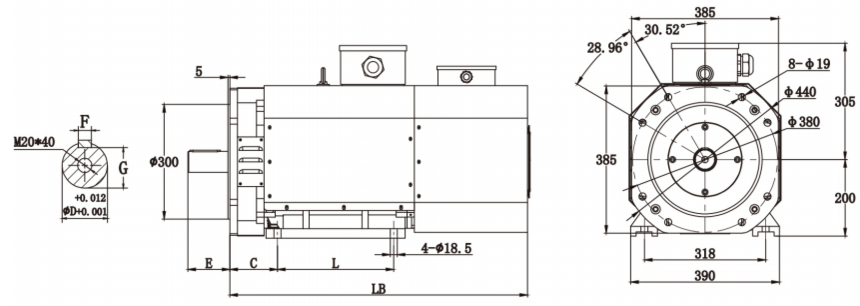

■ 28系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S28	965	368	190. 5	170	80	71	22
M28	1016	419	190. 5	170	95	86	25

■ 31系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V132K75	132	750	380	224	1681	6.792	95.9	0.97	S31
SMT-D38V160K75	160	750		272	2037	7.8108	96.1	0.97	S31
SMT-D38V160K10	160	1000		269	1528	5.943	96.9	0.97	S31
SMT-D38V200K10	200	1000		336	1910	7.7259	97	0.97	S31
SMT-D38V200K15	200	150		336	1273	5.094	97.4	0.97	S31
SMT-D38V250K51	250			419	1592	6.3675	97.4	0.97	S31
SMT-D38V280K15	280			469	1783	7.3014	97.4	0.97	S31
SMT-D38V315K15	315			527	2006	7.4914	97.4	0.97	M31

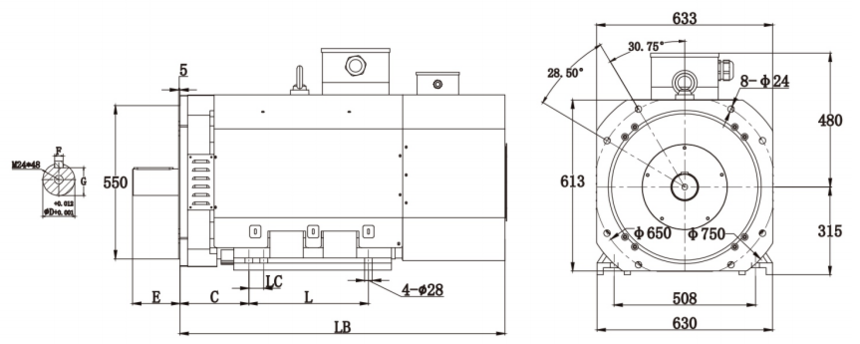

■ 31系列外形尺寸

尺寸代码	LB	L	LC	C	E	φD	G	F
S31	1 168	406	/	271	170	80	71	22
M31	1278	508	51	279	170	95	86	25

■ 35系列选型表

电机型号	额定功率	额定转速	额定电压	额定电流	额定扭矩	转动惯量	效率	功率因数	尺寸代码
电机型号	KW	rpm	V	A	Nm	Kg · m2	COSφ	η%	尺寸代码
SMT-D38V200K75	200	750	380	339	2547	11.653	96.3	0.97	S35
SMT-D38V250K75	250	750		423	3183	14.529	96.3	0.97	S35
SMT-D38V250K10	250	1000		420	2388	12.107	97	0.97	S35
SMT-D38V315K10	315	1000		530	3008	15.285	97	0.97	S35
SMT-D38V315K15	315	1500		527	2006	11.502	97.4	0.97	S35
SMT-D38V355K15	355			594	2260	13.318	97.4	0.97	S35
SMT-D38V400K15	400			670	2547	16.042	97.4	0.97	S35

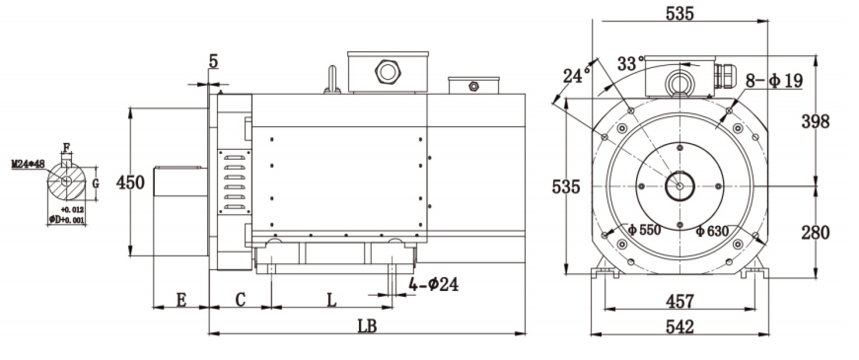

■ 35系列外形尺寸

尺寸代码	LB	L	C	E	φD	G	F
S35	1493	560	337	210	1 10	101	25
