SMT-J系列永磁同步伺服电机

: ~~暂无价格~~

产品概览
规格参数

●依托智能调控系统，全程保持稳定高效运转，毫秒级快速响应指令，大幅提升作业效率。

●采用精巧紧凑型结构，节省安装空间，轻松适配各类设备布局，实现灵活部署与升级。

●高功率因数设计优化电能利用，有效减少能量损耗，在保障性能的同时大幅降低运行成本。

●搭载低惯量转子，加速减速敏捷自如，支持超宽调速区间，满足不同工况对转速的多样化需求。

●针对频繁启停工况优化设计，启停迅速、性能稳定，有效减少机械磨损，延长设备使用寿命。

应用行业

工业机器人

冶金

风电变桨

硅晶半导体

数控机床

包装机械

纺织机械

橡塑机械

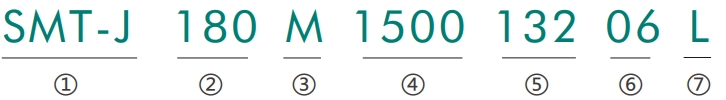

命名规则


① 电机系列号	② 中心高	③ 铁心长	④ 额定转速
SMT-J	132/ 160/ 180/200/225/280/ 355	K/S/ M/ L/ P/X	500	500rpm
			750	750rpm
			1000	1000rpm
			1500	1500rpm
			2000	2000rpm

⑤ 功率		⑥冷却方式	⑦风机类型
132	132KW	06/416	L	蜗壳离心风机
详见规格参数			HQ	后倾离心风机

■ 132系列选型表

SMT-J132 380V IP54 IC416 F S1
电机型号	额定转速	额定功率	额定电流	额定扭矩	效率	功率因数	转动惯量	重量
电机型号	rpm	KW	A	Nm	COSφ	η%	Kg · m2	kg
SMT-J132K	500	8.5	14.5	162	88.9	0.96	0.140	120
	1000	17	27.1	162	94.9	0.96
	1500	26	41.5	165	95	0.96
	2000	30	51	143	96	0.96
SMT-J132S	500	10	16.2	191	90.9	0.96	0.162	140
	1000	20	31.6	191	94.5	0.96
	1500	30	47.8	191	95	0.96
	2000	35	66	167	96.2	0.96
SMT-J132M	500	11.5	18.8	219	90.9	0.96	0.185	160
	1000	23	36	219	95.6	0.96
	1500	34	55	216	95	0.96
	2000	40	67	191	96.2	0.96
SMT-J132L	500	12.8	21.2	244	90.9	0.96	0.220	190
	1000	27	42.8	257	95.8	0.96
	1500	39	71	248	95.3	0.96
	2000	47	87.6	224	96.3	0.96
SMT-J132P	500	15	25.2	286	91.6	0.96	0.261	230
	1000	30	48	286	95.8	0.96
	1500	45	75	286	95.6	0.96
	2000	55	88	262	96.4	0.96

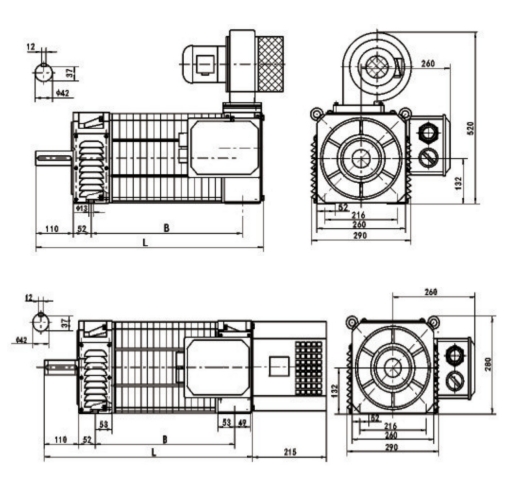

■ 132系列外形尺寸

型号	B	L
SMT-J132K	301	540
SMT-J132S	331	570
SMT-J132M	361	600
SMT-J132L	401	640
SMT-J132P	461	700

■ 160系列选型表

SMT-J160 380V IP54 IC416 F S1
电机型号	额定转速	额定功率	额定电流	额定扭矩	效率	功率因数	转动惯量	重量
电机型号	rpm	KW	A	Nm	COSφ	η%	Kg · m2	kg
SMT-J160S	500	17	27	325	91.6	0.96	0.300	250
	1000	30	50.5	286	95.8	0.96
	1500	45	75.5	286	95.6	0.96
	2000	45	76	215	96.3	0.96
SMT-J160M	500	20.5	32.7	391	93.3	0.96	0.360	270
	1000	37	63	353	96	0.96
	1500	55	92.5	350	95.8	0.96
	2000	55	91	262	96.4	0.96
SMT-J160L	500	23.5	37.5	448	93.3	0.96	0.420	300
	1000	43	76.5	410	96.2	0.96
	1500	65	108	413	96	0.96
	2000	65	105	310	96.5	0.96
SMT-J160P	500	27	43	515	96.3	0.96	0.490	320
	1000	49	87	468	96.2	0.96
	1500	75	122	477	96	0.96
	2000	75	120	358	96.5	0.96
SMT-J160X	500	31	50	592	93.6	0.96	0.550	340
	1000	55	93.5	525	96.3	0.96
	1500	85	138	541	96	0.96
	2000	85	140	405	96.5	0.96

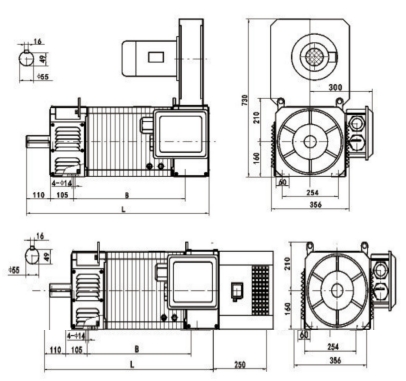

■ 160系列外形尺寸


型号	B	L
SMT-J160S	360	700
SMT-J160M	410	750
SMT-J160L	460	800
SMT-J160P	510	850
SMT-J160X	560	900

■ 180系列选型表

SMT-J180 380V IP54 IC416 F S1
电机型号	额定转速	额定功率	额定电流	额定扭矩	效率	功率因数	转动惯量	重量
电机型号	rpm	KW	A	Nm	COSφ	η%	Kg · m2	kg
SMT-J180K	500	33	54	630	93.6	0.96	0.600	350
	1000	64	105	611	96.4	0.96
	1500	80	125	509	96.2	0.96
	2000	100	62	477	96.6	0.96
SMT-J180S	500	37.5	62	716	93.9	0.96	0.900	390
	1000	78	126	745	96.4	0.96
	1500	95	150	605	96.2	0.96
	2000	117	189	558	96.6	0.96
SMT-J180M	500	46	75	878	94.2	0.96	1.050	410
	1000	92	150	878	96.5	0.96
	1500	110	170	700	96.4	0.96
	2000	138	222	658	96.5	0.96
SMT-J180L	500	55	90	1050	94.5	0.96	1.260	465
	1000	110	180	1050	96.6	0.96
	1500	132	211	840	96.6	0.96
	2000	165	314	787	96.6	0.96
SMT-J180P	500	62	101	1184	94.5	0.96	1.420	510
	1000	125	202	1193	96.6	0.96
	1500	145	233	923	96.6	0.96
	2000	187	291	892	96.6	0.96

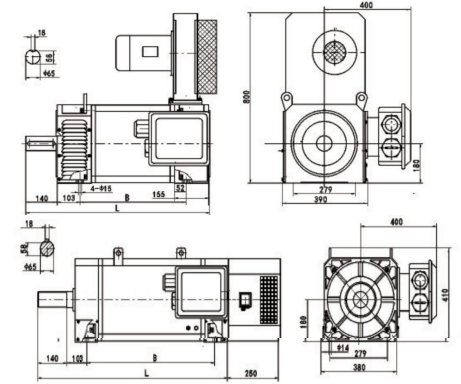

■ 180系列外形尺寸


型号	B	L
SMT-J180K	420	790
SMT-J180S	480	850
SMT-J180M	540	910
SMT-J180L	620	970
SMT-J180P	680	1030

■ 200系列选型表

SMT-J200 380V IP54 IC416 F S1
电机型号	额定转速	额定功率	额定电流	额定扭矩	效率	功率因数	转动惯量	重量
电机型号	rpm	KW	A	Nm	COSφ	η%	Kg · m2	kg
SMT-J200K	500	60	97	1146	94.5	0.96	1.900	560
	1000	120	189	1146	96.6	0.96
	1500	175	280	1115	96.5	0.96
	2000	185	290	883	96.6	0.96
SMT-J200S	500	70	112	1337	94.7	0.96	2.100	610
	1000	138	218	1318	96.6	0.96
	1500	200	321	1273	96.6	0.96
	2000	220	350	1051	96.6	0.96
SMT-J200M	500	80	130	1528	94.7	0.96	2.350	660
	1000	156	246	1489	96.6	0.96
	1500	230	368	1464	96.6	0.96
	2000	250	410	1194	96.7	0.96
SMT-J200L	500	86	140	1642	94.7	0.96	2.750	710
	1000	173	275	1652	96.6	0.96
	1500	260	423	1655	96.7	0.96
	2000	280	450	1337	96.7	0.96
SMT-J200P	500	93	155	1776	94.7	0.96	3.000	740
	1000	185	300	1766	96.6	0.96
	1500	280	440	1782	96.7	0.96
	2000	300	480	1433	96.7	0.96

■ 200系列外形尺寸

型号	B	L
SMT-J200K	560	970
SMT-J200S	620	1030
SMT-J200M	680	1090
SMT-J200L	740	1 150
SMT-J200P	780	1 190

■ 225系列选型表

SMT-J225 380V IP54 IC416 F S1
电机型号	额定转速	额定功率	额定电流	额定扭矩	效率	功率因数	转动惯量	重量
电机型号	rpm	KW	A	Nm	COSφ	η%	Kg · m2	kg
SMT-J225S	500	70	120	1337	94.7	0.96	2.200	610
	1000	132	216	1260	96.6	0.96
	1500	200	330	1273	96.6	0.96
SMT-J225M	500	83	140	1585	94.7	0.96	2.400	700
	1000	160	260	1528	96.6	0.96
	1500	240	400	1528	96.7	0.96
SMT-J225L	500	97	160	1852	94.7	0.96	2.900	790
	1000	190	310	1815	96.6	0.96
	1500	280	490	1782	96.7	0.96
SMT-J225P	500	110	185	2101	94.7	0.96	3.100	860
	1000	220	360	2101	96.6	0.96
	1500	315	520	2005	96.8	0.96
SMT-J225X	500	125	205	2388	94.7	0.96	3.500	950
	1000	250	430	2387	96.9	0.96
	1500	355	600	2260	96.8	0.96
SMT-J225Y	500	135	220	2578	94.7	0.96	3.800	1030
	1000	280	480	2674	96.6	0.96
	1500	380	660	2420	96.8	0.96

■ 225系列外形尺寸

型号	B	L
SMT-J225S	540	1000
SMT-J225M	600	1060
SMT-J225L	660	1 120
SMT-J225P	720	1 180
SMT-J225X	790	1250
SMY-J225Y	840	1300

■ 280系列选型表

SMT-J280 380V IP54 IC416 F S1
电机型号	额定转速	额定功率	额定电流	额定扭矩	效率	功率因数	转动惯量	重量
电机型号	rpm	KW	A	Nm	COSφ	η%	Kg · m2	kg
SMT-J280K	500	125	200	2388	95.9	0.96	6.800	1260
	1000	250	400	2388	96.8	0.96
	1500	355	560	2260	96.8	0.96
SMT-J280S	500	145	230	2722	96	0.96	7.900	1360
	1000	285	450	2722	96.8	0.96
	1500	420	665	2674	97	0.96
SMT-J280M	500	160	250	3008	96.3	0.96	8.700	1460
	1000	320	500	3008	96.9	0.96
	1500	465	730	2960	97.2	0.96
SMT-J280L	500	180	290	3457	96.5	0.96	9.900	1560
	1000	362	580	3457	97	0.96
	1500	525	830	3343	97.4	0.96
SMT-J280P	500	200	315	3820	96.9	0.96	11.000	1660
	1000	400	625	3820	97	0.96
	1500	580	910	3923	97.5	0.96
SMT-J280X	500	225	350	4297	97.3	0.96	12.100	1780
SMT-J280X	1000	450	700	4297	97.3	0.96	12.100	1780
SMT-J280Y	500	250	400	4775	97.5	0.96	13.600	1950
SMT-J280Y	1000	500	820	4775	97.3	0.96	13.600	1950

■ 280系列外形尺寸

型号	B	L
SMT-J280K	624	1220
SMT-J280S	684	1280
SMT-J280M	734	1330
SMT-J280L	804	1400
SMT-J280P	864	1460
SMT-J280X	934	1530
SMT-J280Y	1024	1620

■ 355系列选型表

SMT-J355 660V IP54 IC416 F S1
电机型号	额定转速	额定功率	额定电流	额定扭矩	效率	功率因数	转动惯量	重量
电机型号	rpm	KW	A	Nm	COSφ	η%	Kg · m2	kg
SMT-J355S	500	300	280	5730	97	0.96	27.000	2870
SMT-J355S	1000	600	550	5730	97.5	0.96	27.000	2870
SMT-J355M	500	350	330	6685	97	0.96	31.500	3020
SMT-J355M	1000	700	650	6685	97.5	0.96	31.500	3020
SMT-J355L	500	400	380	7640	97	0.96	36.000	3170
SMT-J355L	1000	800	750	7640	97.5	0.96	36.000	3170
SMT-J355P	500	450	430	8595	97	0.96	40.000	3270
SMT-J355P	1000	900	850	8595	97.5	0.96	40.000	3270
SMT-J355X	500	500	480	9550	97.6	0.96	45.000	3370
SMT-J355X	1000	1000	950	9550	97.6	0.96	45.000	3370

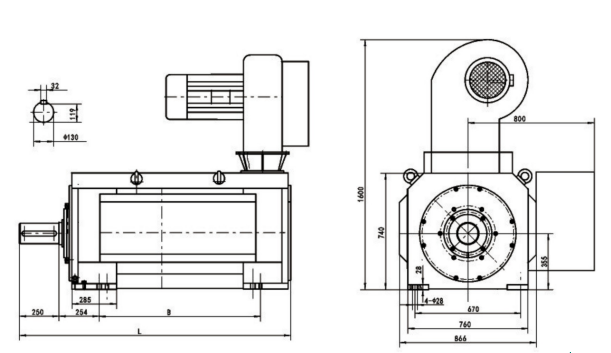

■ 355系列外形尺寸

型号	B	L
SMT-J355S	800	1520
SMT-J355M	900	1620
SMT-J355L	1000	1720
SMT-J355P	1 100	1820
SMT-J355X	1200	1920
